机器人运动控制简介

1. ros2_control

ros2_control是一套软件包，它包含了控制器接口，控制器管理器，传输和硬件接口。它是机器人控制的中间件，是一套规范，不同的机器人平台只要按照这套规范实现，就可以保证与ROS程序兼容，通过这套规范，实现了一种可插拔的架构设计。
ros2_control框架有以下软件包组成（https://github.com/ros-controls/ros2_control）
- ros_control 框架的主要接口和组件
- ros2_controllers 控制器，如前进指令控制器、关节轨迹控制器、差速控制器
- control_toolbox 一些被控制器广泛使用的控制理论的实现
- realtime_tools 用于实时性支持的通用工具包，如实时缓冲区和发布程序
- control_msgs 通用的消息

2. Gazebo对ros2_control的实现

Gazebo是一个独立的应用程序，支持ros和ros2。Gazebo与任何一个版本的ROS都是通过一组名为gazebo_ros_pkgs的功能包集来实现交互的。这些功能包集建立起来Gazebo与ROS2的消息服务之间的桥梁。

ros2中gazebo_ros_pkgs的组成
- gazebo_dev 为支持ros发行版的Gazebo默认版提供cmake的配置，因此，下游的功能包可以之依赖gazebo_dev，而无需查找Gazebo。
- gazebo_msgs 用于与ROS2交互的消息与服务数据结构
- gazebo_ros 提供C++类和函数，可以被其他插件使用，如gazebo::Node，它还提供了一些常用的插件
- gazebo_plugins 一系列的Gazebo插件，将传感器和其他的特性暴露给ROS2。如，gazebo_ros_camera发布ROS2图像，gazebo_ros_diff_drive提供了通过ROS2控制和检查差速驱动机器人的接口。
gazebo_ros2_control 在ROS1中，该功能包名为gazebo_ros_control，并被作为gazebo_ros_pkgs元功能包的一个子包，而在ROS2中，它是独立的gazebo_ros2_control的功能包。

gazebo_ros2_control是一个实现了ros2_control接口的控制管理器实例，该实例将连接到Gazebo模型上。

3. 机器人运动控制的实现流程

3.1 为joint添加控制器

机器人模型采用了博客《URDF集成到Gazebo》中实操模型

新建文件gazebo_demo_move.xacro，添加差速模型

<robot name="my_car_move" xmlns:xacro="http://wiki.ros.org/xacro">
    <gazebo>
      <plugin name="mycar_diff_drive" filename="libgazebo_ros_diff_drive.so">

        <ros>
          <!-- <namespace>/demo</namespace> -->
        </ros>

        <update_rate>30</update_rate>

         <!-- wheels -->
         <left_joint>left_wheel2base_link</left_joint>
         <right_joint>right_wheel2base_link</right_joint>

         <!-- kinematics -->
         <wheel_separation>${base_link_radius * 2}</wheel_separation>
         <wheel_diameter>${wheel_radius * 2}</wheel_diameter>

         <!-- limits -->
         <max_wheel_torque>20</max_wheel_torque>
         <max_wheel_acceleration>1.0</max_wheel_acceleration>

        <command_topic>cmd_vel</command_topic>

        <!-- output -->
        <publish_odom>true</publish_odom>
        <publish_odom_tf>true</publish_odom_tf>
        <publish_wheel_tf>false</publish_wheel_tf>

        <odometry_topic>odom</odometry_topic>
        <odometry_frame>odom</odometry_frame>
        <robot_base_frame>base_footprint</robot_base_frame>

      </plugin>

      <plugin name="my_car_joint_state" filename="libgazebo_ros_joint_state_publisher.so">
        <ros>
          <!-- <namespace>/tb3</namespace> -->
          <remapping>~/out:=joint_states</remapping>
        </ros>
        <update_rate>30</update_rate>
        <joint_name>left_wheel2base_link</joint_name>
        <joint_name>right_wheel2base_link</joint_name>
        <joint_name>front_wheel2base_link</joint_name>
        <joint_name>back_wheel2base_link</joint_name>
      </plugin>
    </gazebo>
</robot>

从源码可以看出，需要添加控制器插件的标签，具体形式为

添加gazebo_ros_control的插件
- 差速插件 libgazebo_ros_diff_drive.so
- 关节状态发布插件 libgazebo_ros_joint_state_publisher.so，主要是解决rivz中的坐标变换问题
二者都需要在标签内指明所有需要控制的joint的名称

将上述xacro文件集成到机器人模型文件gazebo_demo_my_car.xacro中

<robot name="mycar" xmlns:xacro="http://www.ros.org/wiki/xacro">
    <xacro:include filename="gazebo_demo_inertia_head.xacro" />
    <xacro:include filename="gazebo_demo_car_base.xacro" />
    <xacro:include filename="gazebo_demo_camera.xacro" />
    <xacro:include filename="gazebo_demo_laser.xacro" />
    <xacro:include filename="gazebo_demo_move.xacro" />
</robot>

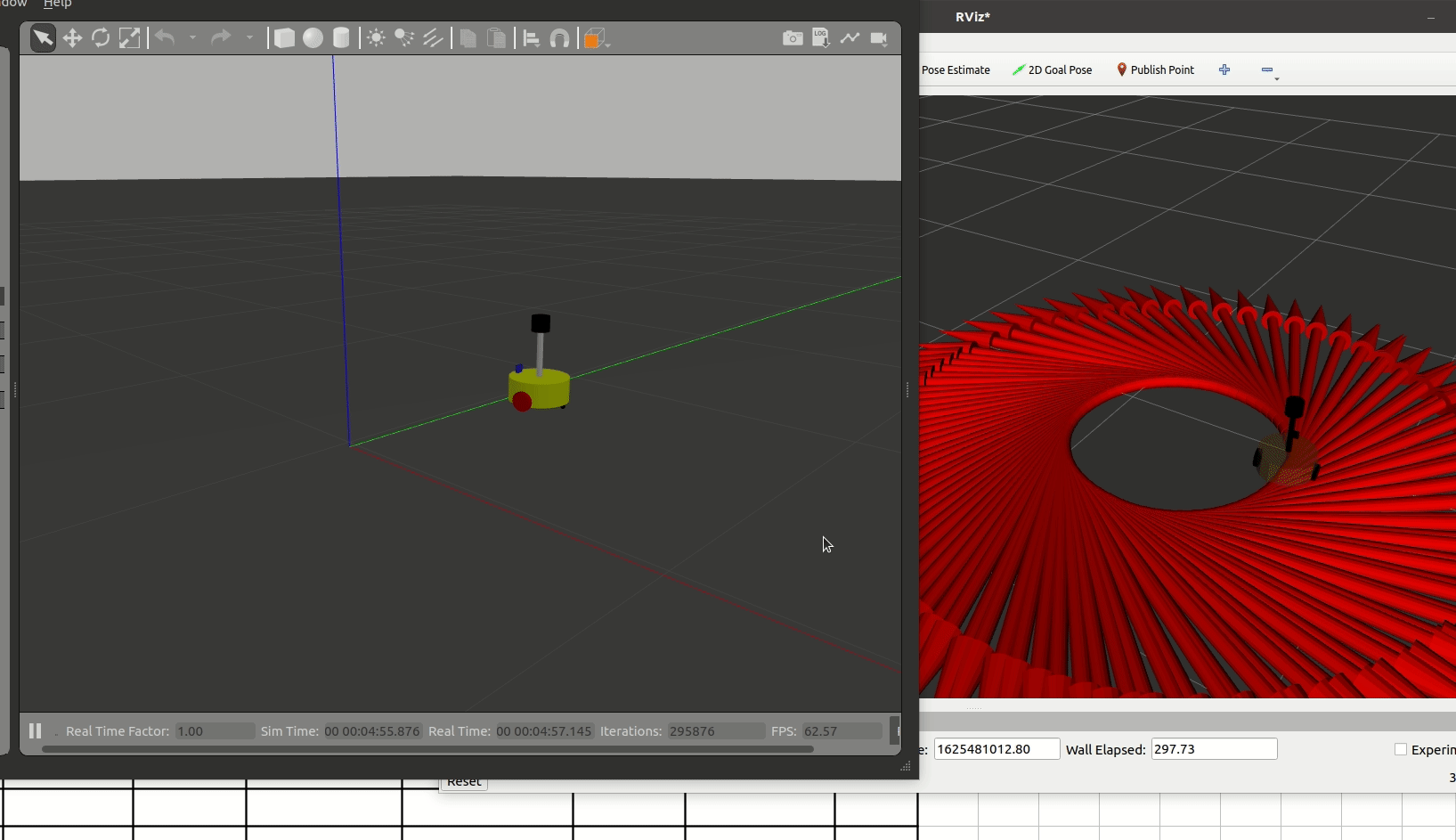

启动launch文件，运行结果如下

命令行输入指令

1	ros2 topic pub -r 10 /cmd_vel geometry_msgs/Twist '{linear: {x: 0.2, y: 0, z: 0}, angular: {x: 0, y: 0, z: 0.5}}'

![Peek 2021-07-05 18-30.gif](urdf-Gazebo实现机器人控制/Peek 2021-07-05 18-30.gif)

3.2 添加雷达仿真

新建gazebo_demo_sensor.xacro文件，添加雷达插件

<robot name="my_sensors" xmlns:xacro="http://wiki.ros.org/xacro">
  <gazebo reference="laser">
    <sensor type="ray" name="rplidar">
        <visualize>true</visualize>
        <ray>
        <scan>
            <horizontal>
            <samples>720</samples>
            <resolution>1</resolution>
            <min_angle>-3</min_angle>
            <max_angle>3</max_angle>
            </horizontal>
        </scan>
        <range>
            <min>0.10</min>
            <max>30.0</max>
            <resolution>0.01</resolution>
        </range>
        <!-- Using gazebo's noise instead of plugin's -->
        <noise>
            <type>gaussian</type>
            <mean>0.0</mean>
            <stddev>0.01</stddev>
        </noise>
        </ray>
        <!-- Using gazebo's update rate instead of plugin's -->
        <update_rate>30</update_rate>

        <plugin name="gazebo_ros_head_hokuyo_controller" filename="libgazebo_ros_ray_sensor.so">
        <!-- Change namespace and output topic so published topic is /rrbot/laser/scan -->
        <ros>
            <namespace>/laser</namespace>
            <remapping>~/out:=scan</remapping>
        </ros>
        <!-- Set output to sensor_msgs/LaserScan to get same output type as gazebo_ros_laser -->
        <output_type>sensor_msgs/LaserScan</output_type>
        <!-- <frame_name> ommited, will default to hokuo_link -->
        </plugin>
    </sensor>
  </gazebo>
</robot>

gazebo reference 应当和机器人模型中的雷达名称相同
sensor type 可以是ray或gpu_ray，二者目前没区别
namespace 默认为root，可以不写
~/out:=scan topic名
output_type 可以是以下值：
- sensor_msgs/PointCloud2 3D点云（默认值）
- sensor_msgs/PointCloud 3D点云
- sensor_msgs/LaserScan 2D扫描，使用中心垂直射线
- sensor_msgs/Range 单个距离值，父传感器所有射线范围的最小值

将上述xacro文件包含到机器人模型文件中

<robot name="mycar" xmlns:xacro="http://www.ros.org/wiki/xacro">
    <xacro:include filename="gazebo_demo_inertia_head.xacro" />
    <xacro:include filename="gazebo_demo_car_base.xacro" />
    <xacro:include filename="gazebo_demo_camera.xacro" />
    <xacro:include filename="gazebo_demo_laser.xacro" />
    <xacro:include filename="gazebo_demo_move.xacro" />
    <xacro:include filename="gazebo_demo_sensor.xacro" />
</robot>

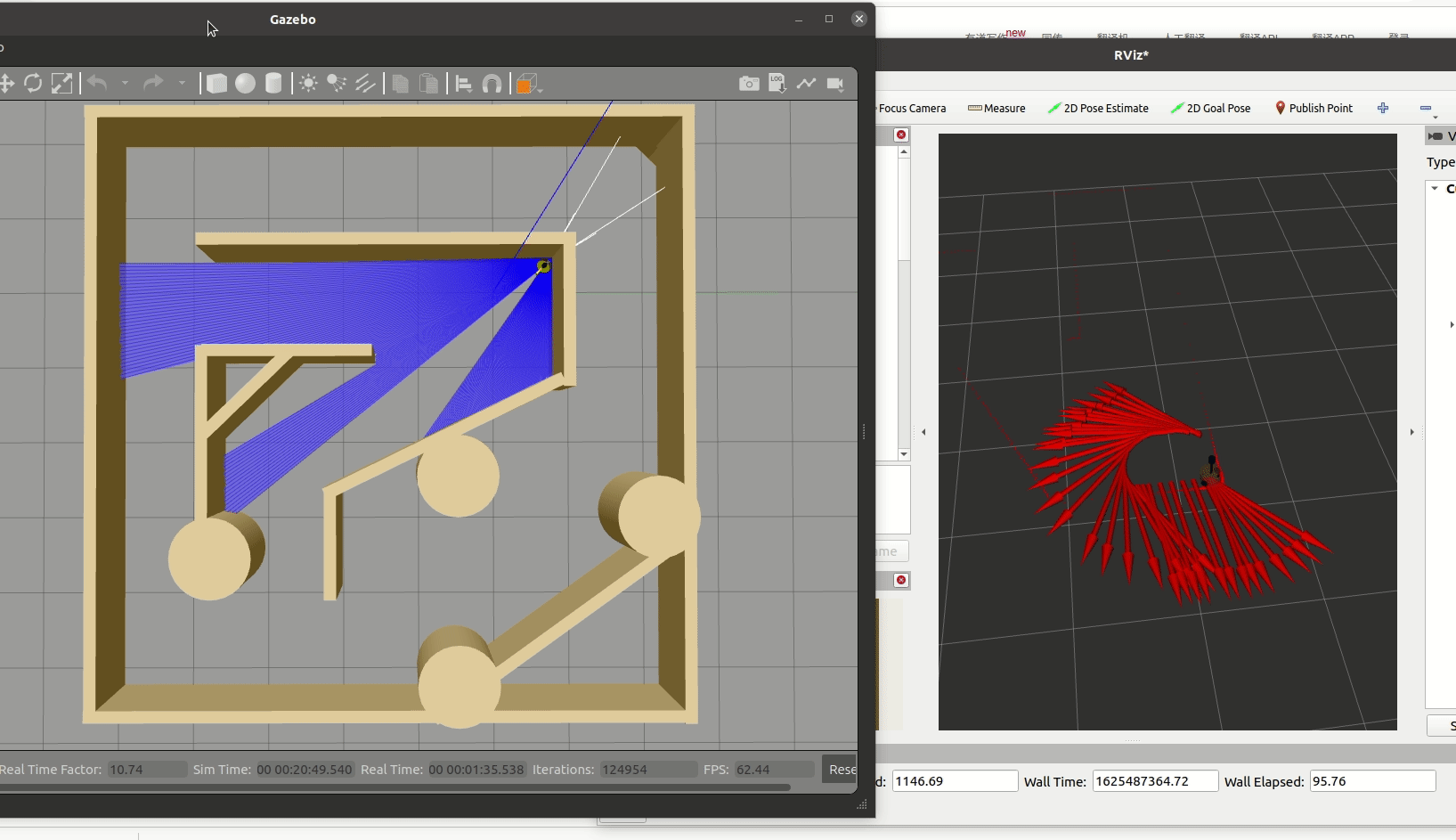

启动launch文件，显示如下

![Peek 2021-07-05 20-16.gif](urdf-Gazebo实现机器人控制/Peek 2021-07-05 20-16.gif)

3.3 添加摄像头仿真

打开gazebo_demo_sensor.xacro文件，添加摄像头插件

<robot name="my_sensors" xmlns:xacro="http://wiki.ros.org/xacro">
	...
	...
  <gazebo reference="camera">
    <!-- 类型设置为 camara -->
    <sensor type="camera" name="camera_node">
        <always_on>true</always_on>
        <visualize>true</visualize>
        <update_rate>30</update_rate>
        <camera name="intel_realsense_r200">
            <horizontal_fov>1.02974</horizontal_fov>
            <image>
                <width>1920</width>
                <height>1080</height>
                <format>R8G8B8</format>
            </image>
            <clip>
                <near>0.02</near>
                <far>300</far>
            </clip>
            <noise>
                <type>gaussian</type>
                <!-- Noise is sampled independently per pixel on each frame.
                    That pixel's noise value is added to each of its color
                    channels, which at that point lie in the range [0,1]. -->
                <mean>0.0</mean>
                <stddev>0.007</stddev>
            </noise>
            <distortion>
              <k1>0.0</k1>
              <k2>0.0</k2>
              <k3>0.0</k3>
              <p1>0.0</p1>
              <p2>0.0</p2>
              <center>0.5 0.5</center>
            </distortion>
        </camera>
        <plugin name="camera_driver" filename="libgazebo_ros_camera.so">
            <ros>
                <namespace>camera</namespace>
                <remapping>image_raw:=camera_image</remapping>
                <remapping>camera_info:=camera_info</remapping>
            </ros>
            <camera_name>/camera</camera_name>
            <frame_name>camera</frame_name>
            <hack_baseline>0.07</hack_baseline>
        </plugin>
    </sensor>
  </gazebo>
</robot>

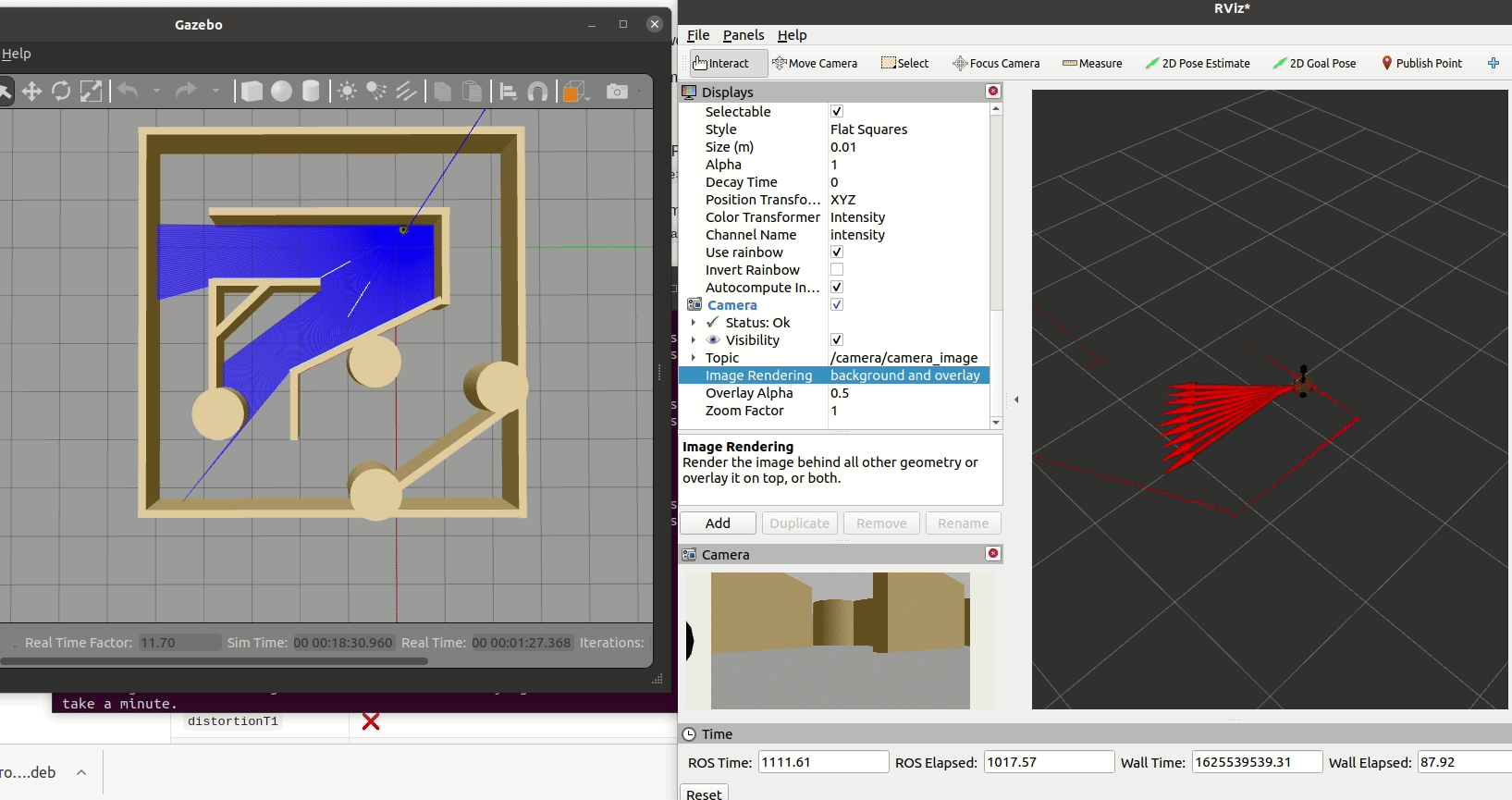

无需修改机器人模型文件，直接启动launch文件

![Peek 2021-07-06 10-45.gif](urdf-Gazebo实现机器人控制/Peek 2021-07-06 10-45.gif)
